Моделирование воротников

Чтобы начать моделировать воротники, нам нужно иметь основу платья (рис.1). Для этого нет необходимости выполнять расчеты и строить ее при помощи линеек и карандаша – просто зайдите на главную страничку нашего сайта, выберете «базовая выкройка платья» и укажите свои мерки. Затем программа мгновенно построит вашу индивидуальную выкройку, вы сможете распечатать её даже на принтере на формате А4. Инструкции как это сделать есть на странице (FAQ) Вопросы и ответы.

Начнем наше «погружение» в тему моделирования воротников с наиболее простых и понятных – воротники-стойки.

Все воротники стойки строятся по одной и той же последовательно, только имеют различные значения величин и конфигурацию линий. Воротнички могут быть с закругленными или прямыми концами, заходить друг на друга и моделироваться встык, больше или меньше прилегать к шеи. Застежка может располагаться как спереди, так и сзади.

Давайте теперь разберем построение воротника стойки как на зеленой кофточке (рисунок 2а).

Для построения воротничка стойки необходимо измерить длину горловины спинки и полочки. Получаем конкретное число (например 20 см). Затем от данной величины отнимаем 0,5 см и откладываем это значение по прямой. Чтобы стойка не отходила от шеи поднимаем передний угол на 3-4 см (чем больше величина, тем стойка плотнее будет прилегать к шее). Теперь задаем желанную высоту стойки (3 см). И вычерчиваем плавные линии нашего воротника – стойки. Не забывайте следить, чтобы высота стойки была постоянная! Синяя контрольная надсечка разделяет переднюю и заднюю части воротника – при отшивании воротника стойки вы совместите ее с плечевым швом.

На рисунке 2б представлен чертеж воротника стойки как на блузке с орнаментом.

Последовательность вычерчивания воротника остается такая же. По прямой мы откладываем длину горловины спинки минус 0,5 см. Приподнимаем передний уголок на 2-3 см. Высоту стойки задаем по модели – эта величина произвольная (4-6 см). И вычерчиваем красивою стойку! Так же не забываем проверять высоту стойки.

Часто можно увидеть кофты и пальто с цельнокроеной стойкой. Такой покрой воротника хорошо прилегает к шее за счет перехода вытачек в линии стойки.

Как показано на рисунке 3, первоначально зададим ширину борта (это та величина, на сколько одна деталь полочки будет заходить за другую). Обычно это около 2 см для центральной застежки (пуговицы в один ряд как на фото) и 4 см для так называемой двубортной застежки (два ряда параллельных пуговиц). Чтобы воротник не врезался в шею нужно расширить горловину полочки и спинки на 1-1,5 см и углубить 0,5-0,7 см. Соединяем полученные точки линиями (красный цвет).

Определяемся с высотой стойки. В примере с цельновыкроеной стойкой, высота стойки постепенно уменьшается – самая большая величина откладывается по среднему шву спинки 5-7 см, по плечевому срезу уже 4-6 см. По среднему шву спинки откладываем высоту стойки на продолжении линии, а в области плечевого шва, чертим перпендикулярно красным вспомогательным линиям. Мы понимаем, что линия перехода стоечки в плечевой шов должна быть плавная, поэтому корректируем линию, срезая немного уголки (зеленые линии). Завершающим шагом вычерчиваем верхний срез стоечки закругляя спереди.

Теперь на очереди плосколежащие воротники. Тоже одни из самых легких в построении.

Обратим внимание на жакет на первой фотографии. Первоначально, нам нужно перевести плечевую вытачку на спинке и нагрудную на полочке в линию проймы – так намного удобнее вычерчивать плоско лежащий воротник. Теперь накладываем деталь спинки на полочку, заводя 1-1,5 см по плечевому срезу. Определяемся с шириной воротничка и вычерчиваем его прямо на сложенных деталях (синяя линия)! По среднему шву спинки откладываем наибольшее значение (5-6 см), чуть меньше по плечевому шву (4,5 -5 см) (рисунок 4 и 5).

Стояче-отложные воротники. Наверно у каждой из нас найдется какая-нибудь вещь с таким воротничком. Наиболее часто их можно встретить в рубашках. Для упрощения отшива воротник делают с цельнокроеной стойкой.

Приступим к вычерчиванию стояче-отложного воротника как на голубой кофточке. Как и в воротниках стойка, первоначально вычерчиваем по прямой длину горловины минус 0,5 см. С одного края (там где будет средний шов спинки) для задания необходимого изгиба нижней линии воротника, перпендикулярно откладываем 3-4 см, затем величину стойки (2,5 – 3 см), и так называемую «ширину отлета воротника сзади» (5-7 см). Для вычерчивания переднего уголка стояче отложного воротника, откладываем 5 см влево и около 9 см вверх , (величины могут быть и другие – зависит от выбранных вами высоты стойки и ширины отлета). И по лекалу стараемся, вычерчиваем воротничок!!! Стойка может быть как отрезная, так и цельнокроеная (рисунок 6).

Воротник покроя шаль. Эти воротники очень эффектны и не трудоемки по сравнению с пиджачными. Верхний воротник кроят вместе с подбортом, что значительно упрощает всю работу. Так что если вы хотите сшить жакет впервые, советуем начать именно с такой модели.

Обратите внимание на конфигурацию линий на двух последних моделях жакетов – мы видим явно выделяющиеся уголки. Такая разновидность воротников шалей называется апаш

Давайте выполним модельную конструкцию воротника шаль как на первой модели. Сначала зададим ширину борта около 2-2,5 см. (рисунок 7). Теперь, по модели, нужно определить глубину выреза и поставить точку х. Расширяем горловину полочки ( и спинки) на 2,5-3 см-получаем точку а. Затем, в обратную сторону, откладываем 4 см – ставим точку б. Соединяем х и б линией и продолжаем эту прямую немного на верх. Получившаяся линия называется линией перегиба воротника (красный цвет). Теперь измеряем длину горловины спинки и с помощью циркуля из точки а, делаем засечку(точка с) на линии перегиба воротника. Отрезок ас равен длине горловины спинки.

Чтобы определить положение нижней точки середины воротника (точка d),из точки с по касательной откладываем величину отлета воротника плюс 0,8 см. (Например: ширина отлета 6 см, тогда отрезок сd = 6,8 см). Ставим точку d. Теперь плавной линией соединяем точки d и а , заканчиваем линию на горловине – получаем нижней срез воротника шали.

Откладываем ширину отлета шали перпендикулярно нижнему срезу воротника (6-7 см).

Последним действие проводим плавную линию верхнего среза воротника шали (зеленая линия) от точки х и до среднего шва.

Теперь давайте разберемся, какие детали в итоге мы получили (рисунок 8).

Подборт. Нам нужно оформить внутреннюю линию подборта, к которой пришивается подкладка (синяя пунктирная линия) проводим ее по прямой, на расстоянии 3 см от средней линии, а затем немного выпуклой линией и заканчиваем на плечевом шве, на расстоянии 3-4 см от точки а. На отдельный лист бумаги переводим деталь по зеленой линии, затем от точки а по плечевому шву (важно, чтобы на участке перехода подборта в обтачку спинки был прямой угол (рисунок 8а)), по внутренней и внешней линии подборта (синяя сплошная и пунктирные линии).

Нижний воротник в воротниках типа шаль делают отрезным. Также, на отдельный листок бумаги, переводим верхнюю часть воротника (зеленые линии) ограниченную синей пунктирной линией.

Полочка копируется полностью, только без участка нижнего воротника.

И на последок мы оставили самое интересное!

Воротники пиджачного типа. Такие воротники выполняют из четырех деталей — нижнего и верхнего воротников и двух деталей стойки. Иногда стойки делают цельнокроеные. Глубина выреза варьируется – первая пуговица может располагаться выше или ниже уровня груди, или совсем уходить вниз в область талии. Разнообразна и ширина лацкана – от совсем узких, до закрывающих большую часть полочки. Воротник пиджачного типа является очень важным элементом. Такой воротник должен быть выполнен с особой аккуратностью, иначе внешний вид всего изделия будет испорчен.

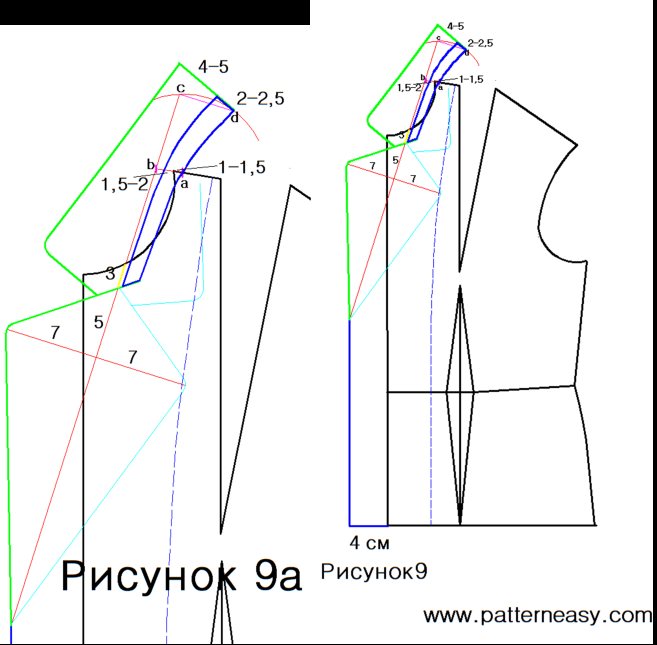

Выполним модельную конструкцию воротника пиджачного типа как на последней модели жакета из черной ткани с белым принтом. Первые шаги построения очень похожи на воротник шаль – вычерчиваем борт шириной 4 см (если застежка двубортная) или 2-2,5 см (для центральной застежки). Расширяем горловину на 1-1,5 см, получаем точку а. Для определения положения линии перегиба воротника, откладываем влево 1,5-2 см, ставим точку b. Определяемся с желанной глубиной выреза и вычерчиваем линию перегиба воротника . Из точки а делаем засечку циркулем, радиус (отрезок ас ) равен длине горловины спинки – ставим точку с. Затем из точки с, по касательной, откладываем ширину отлета воротника сзади плюс 0,8 см. Получаем точку d. Точки d и a соединяем плавной линией. Теперь, в точке d восстанавливаем перпендикуляр к линии dа и на нем откладываем, сначала высоту стойки (2-2,5 см), затем ширину отлета воротника (4-5 см). (рисунок 9 и 9а)

А сейчас нам нужно будет оформить линии отлета воротника, раскепа и лацкана. Чтобы разобраться в данных понятиях обратите внимание на рисунок 11. Для более наглядно представить как воротник будет выглядеть в готовом изделии, начертим его с правой стороны на детали полочки (голубые линии). Глубина лацкана около 5 см, ширину зададим 7 см. Точка основания раскепа на 3 см вниз от горловины по линии перегиба воротника. После того как конфигурация линей нашего воротничка нам понравится, отразим его относительно линии перегиба (зеленые лини). Наиболее удобно делать это при помощи кальки.

Теперь осталось вычертить полностью стойку. Верхний срез проводим ниже линии перегиба на 0,5 см, ширину оставляем 2 -2,5 см (синее линии).

На рисунке 10 показаны все получившиеся детали:

• Подборт. Вычерчивается аналогично воротнику шаль. Пунктирная линия на расстоянии 4 см от середины полочки.
• Воротник (нижний и верхний). Копируется полностью со стойкой.
• Полочка. Переводим все, только без воротничка.

Тема воротников объемна, разнообразна и достаточно сложна. Так что, если у вас остались вопросы — не стесняйтесь, задавайте их в группе в контакте или в комментариях к статье. Так же нам интересно, какие модели изделий с воротниками вы бы хотели сшить.

Хорошего настроения и до скорых встреч на страницах нашего сайта!

Центр конструирования и дизайна одежды «Галия»

Курсы кроя и шитья :: Воротники пиджачного типа.

04.06.2018

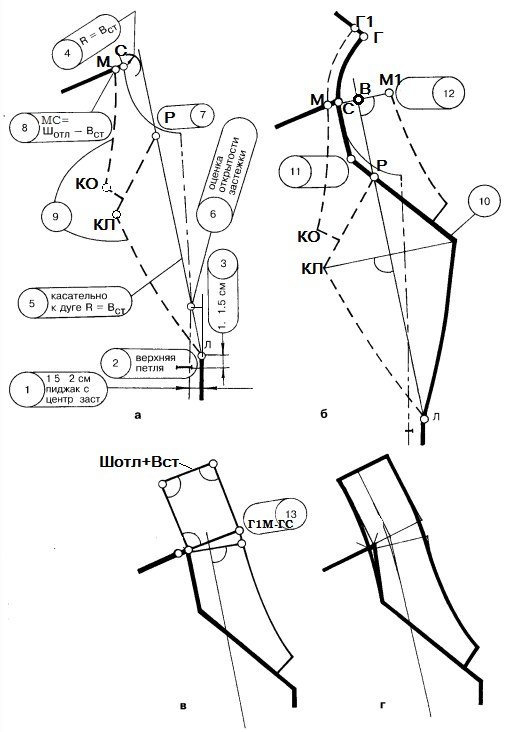

Для построения необходимо совместить детали спинки и полочки по плечевому шву.

Далее все пункты на рисунке соответствуют пунктам в тексте.

1. Сделать припуск на застежку, для пиджаков эта величина равна 1.5-3см.

2. Наметить положение первой петли (подробно я описывала, где намечать положение петель, в статье в группе «Секреты полузаноса»).

3. Отложить от нее вверх 1см, получая точку Л.

4. Выберем высоту стойки и ширину отлета для воротника. Классический пиджак обычно имеет высоту стойки 2-3.5см.

Ширина отлета = Вст+1,0-1.5см.

В нашем примере: Вст=2,5

Шотл =2.5см+1,5= 4см.

Из точки С проведем дугу R=Вст=2.5см.

5. Из точки Л проведем касательную к дуге, получая линию перегиба лацкана.

6. Пересечение линии перегиба лацкана с линией середины полочки показывает степень открытости застежки. (Точка Г на рис.1).

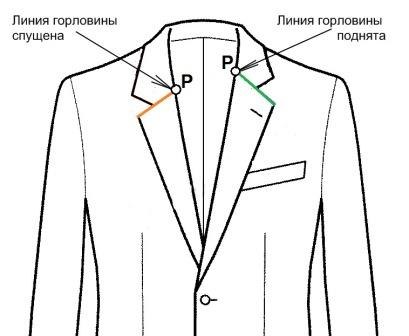

7. Находим точку Р. Это модельная точка, и в зависимости от модных тенденций может находиться выше или ниже горловины полочки. От определения этой точки, зависит положение линии раскепа. (Рис.2).

Рисунок 2.
8. От точки С по линии плеча отложим 1.5см. СМ=1.5см.

Эта величина рассчитывается по формуле Шотл — Вст==4-2.5=1.5см, так как в готовом изделии часть ширины отлета воротника поднимается к стойке, закрывая шею. И, таким образом, отлет воротника занимает положение показанное пунктирной линией. По линии середины спинки так же откладываем ГГ1 = Шотл-Вст=4-2.5=1.5см.

9. Теперь можно вычертить лацкан и конец отлета воротника по модели.

От точки 7 чертим линию раскепа.

10. Перенести симметрично контур лацкана относительно линии сгиба лацкана, предварительно начертив перпендикуляры от линии сгиба к точкам КО и КЛ.

Рисунок 3.
11. Для удобства втачивания воротника желательно изменить форму горловины. Контур горловины должен быть приблизительно параллелен линии сгиба воротника. Хотя, в женских жакетах используют и округлый срез втачивания воротника.

12. Из точки С восстановим перпендикуляр к линии перегиба лацкана, на пересечении получим точку В. Из точки В на продолжении перпендикуляра откладываем Шотл=4см. Теперь можем вычертить переднюю часть воротника относительно участка ВР.

13. Последняя операция в построении — разворот шаблона. Шаблон это прямоугольник со сторонами 8.0см, то есть длина горловины спинки и ширина прямоугольника 6.5см, то есть Шотл+Вст.

Вычисляем разницу длин дуг, дуги горловины спинки и дуги показывающей положение сгиба отлета воротника в изделии. МГ1- СГ=М1М2

Разворачиваем шаблон воротника на это значение. Если ширина отлета шире 5 см. и величина разворота превышает 2см, то надо разделить заднюю часть воротника на несколько деталей и выполнить постепенный разворот.

Так мы делали воротниках шалевого типа.

Контур воротника и сгиб стойки оформляется плавными линиями. Срез стоики при этом немного перекрывает контуры полочки.

Разработанный чертеж является нижним воротником изделия. При изготовлении нижнего воротника из основной ткани необходимо, чтобы линия основы проходила по линии раскепа. Поэтому его выполняют из двух частей со средним швом. Срезы стойки и отлета такого воротника легко оттягиваются. Из нетканого материала «фильц» делают цельным. Верхний воротник выкраивают с нитью основы, совпадающей с линией середины воротника. Для лучшей посадки верхний воротник делают с отрезной стойкой. Линию отрезной стойки располагают сзади на 0,7 см от сгиба, спереди смещают по линии раскепа на 1,2см. Далее шаблон воротника разводят на запланированную величину оттягивания. Контуры оформляют плавными линиями.

Успехов в творчестве!!!

Автор Ольга Лукша.

Текст книги «Секреты кроя и шитья без примерок и подгонок»

Воротники-стойки

Одни из самых простых воротников – это воротники-стойки. Воротник-стойка одевает только шею человека.
1. Воротник-стойка имеет линию втачивания в горловину и сгиб стойки. Если линия втачивания равна по величине сгибу стойки, то крой такого воротника представляет собой прямоугольник, длина которого равна длине горловины спинки, а ширина равна ширине стойки по модели. Такой воротник в готовом виде похож на цилиндр.

Это самый простой воротник, который можно придумать. Не случайно такие воротники мы можем встретить в национальной одежде многих народов.

Одной из разновидностей такого воротника можно считать воротник-«хомут». Его развертка также является разверткой цилиндра, а особенность состоит в том, что деталь выкраивается по косой, под углом 45° к основной нити на ткани.

2. Задача станет более сложной, если необходимо получить прилегание сгиба стойки к шее. То есть сгиб стойки в этом случае будет короче, чем линия втачивания. Для получения воротника, прилегающего к шее, на чертеже конец стойки поднимают относительно горизонтали. Чем большего прилегания надо достигнуть, тем больше кривизна стойки. В среднем эта величина равна 1,5-2 см. Крой такого воротника – это развертка усеченного конуса.

3. Воронкообразная стойка. В воронкообразной стойке сгиб стойки делается длиннее линии втачивания в горловину. В этом случае выполняем задачу, противоположную предыдущим пунктам 1 и 2, стойку изгибаем в противоположном направлении.

Плосколежащие воротники

Следующий класс достаточно простых воротников – это плосколежащие. Такой воротник одевает только плечи человека.

Чертеж «Плосколежащие воротники»

Плосколежащие воротники

1. Абсолютно плосколежащий воротник лишен стойки и соответствует контуру деталей спинки и полочки.

Для получения такого воротника достаточно совместить спинку и полочку по плечевому шву, затем вычертить желаемую форму воротника.

2. Чаще обычный плосколежащий воротник все-таки имеет цельнокроеную стойку для того, чтобы скрыть шов втачивания воротника в горловину.

Высота стойки от 0,5 до 1,5 см. Для построения такого воротника вычертите на совмещенных по плечевому шву деталях спинки и полочки желаемую форму воротника. Затем по линии середины спинки от линии отлета воротника отложите удвоенную высоту желаемой стойки. В нашем примере высота стойки ВСТ равна 1 см. Следовательно, по линии середины спинки откладываем 2 см. Исправленная линия отлета на чертеже показана пунктиром. Измерим длины дуг отлетов.

Длина дуги, показанной пунктиром, длиннее дуги, вычерченной сплошной линией, на 2,36 см. На эту величину уменьшаем пунктирный контур так, как показано на чертеже. В окончательном виде деталь воротника – это деталь, очерченная пунктиром минус заштрихованные участки.

Отложные воротники

Отложные воротники обычно состоят из отлета и стойки. При этом стойка воротника может быть цельнокроеной или отрезной. Если вы не настроены глубоко вникать в построение воротников, то можете просто воспользоваться нашими примерами.

Чертеж «Отложные воротники»

Отложные воротники

Отложные воротники

Это часто встречающиеся варианты отложных воротников со стойками. Пользуясь приведенными примерами, вы без труда построите их сами.

1. Классический рубашечный воротник с отрезной стойкой.

Само название уже говорит о том, где применяются подобные воротники. Это мужские и детские сорочки и женские блузы.

2. Отложной воротник с высокой стойкой.

3. Воротник с цельнокроеной стойкой.

4. Мягкий стояче-отложной воротник.

Если вы хотите не просто получить воротник, а точно воплотить свой художественный замысел, то стоит изучить дальнейший материал.

Определите желаемую ширину отлета ШОТЛ и высоту стойки воротника.

Допустим, ШОТЛ = 6 см, ВСТ = 2,5 см. От точки Д на деталь полочки под выбранным по модели углом отложите ширину отлета воротника. По линии плечевого шва и по линии середины спинки отложите величину ШОТЛ-ВСТ. Соедините полученные точки, получая заданную форму воротника.

От точки С на продолжении линии плеча отложите ВСТ = 2,5 см, получая точку В.

В нижней части горловины полочки выберите точку И. На участке ДИ контуры воротника и горловины должны совпадать.

От точки И проведите дугу R = ВСТ = 2,5 см и касательную от точки Д к дуге, так получаем точку Р. Соедините лекальной линией точки ВР.

Продлите касательную ДР вверх. Из точки И восстановите перпендикуляр к этой наклонной. Теперь на полученном перпендикуляре выстроим прямоугольник, являющийся шаблоном воротника. Длина прямоугольника равна сумме длин дуг горловины спинки и части горловины полочки, 15,1 см, ширина перпендикуляра равна

ШОТЛ + ВСТ = 6 + 2,5 см.

Конец отлета воротника зеркально отображаем относительно линии РД.

Шаблон воротника готов. Теперь надо измерить разницу дуг, дуги горловины спинки и дуги линии отлета воротника, показанной на чертеже пунктирной линией. В нашем случае эта величина равна 4,7 см. Подготовленный шаблон необходимо развернуть на эту величину. Для того чтобы сделать это равномерно, разделим шаблон на несколько равных частей и 4,7 распределим, разворачивая части шаблона равномерно. Сумма заштрихованных участков равна 4,7 см. Воротник построен и строго соответствует задуманной нами модели.

Стойка такого воротника может быть цельнокроеной, но ее можно выделить и отдельно. Для этого опуститесь на 0,5 см от сгиба стойки, проведите 2-3 см перпендикулярно относительно линии середины воротника, а затем лекально сведите к точке Н. Отделите стойку от воротника и выпрямите. Для этого ее надо закрыть на заштрихованные участки. Подготовленная таким образом стойка будет плотнее прилегать к шее. Оставшуюся часть воротника также закрывают по линии втачивания стойки на величину заштрихованных участков.

Возможно, этот вариант построения покажется вам более сложным. Зато в этом случае вы наиболее точно воплотите в конструкции ваш творческий замысел.

Стойка цельнокроеная с деталью спинки и полочки

Время от времени в моду входят цельнокроеные стойки. Для построения такого воротника предварительно расширяют горловину. По линии плеча как минимум на 1 см, по линии середины спинки на 0,5 см. Соединяют полученные точки по прямой и пристраивают к ней прямоугольник. Высота прямоугольника не более 4 см. Затем вершины прямоугольника лекальные линии выводят на линию середины спинки и на линию плеча.

Аналогично выполняется построение и на детали полочки.

Цельнокроеная стойка

Воротник шалевого типа, ложный пиджачный и апаш

Совместим детали спинки и полочки по плечевому шву и сделаем прибавку на застежку. Нанесем на чертеж местоположение первой петли. Проведем от петли вспомогательную горизонталь до пересечения с краем борта. Получим точку Л.

Воротник шалевого типа

Вычертим желаемую форму воротника.

ШОТЛ = 6 см, ВСТ = 2 см.

По линии середины спинки отложим

ШОТЛ – ВСТ = 6 – 2 = 4 см.

Из полученной точки восстановите перпендикуляр к линии середины спинки длиной 2-3 см. Затем из точки С по линии плеча также отложите значение

ШОТЛ – ВСТ = 6 – 2 = 4 см, СМ = 4 см.

Соедините полученные точки, получая желаемую форму воротника.

Из точки С проведем дугу R = ВСТ = 2 см. Из точки Л проведите касательную к дуге, получая линию перегиба лацкана. Из точки М проведите перпендикуляр к линии перегиба лацкана. Расстояние МВ отложим по другую сторону перпендикуляра.

На полученном перпендикуляре выстраиваем прямоугольник, являющийся шаблоном задней части воротника. Длина прямоугольника равна длине дуги горловины спинки. Теперь разделим заднюю часть шаблона воротника на несколько одинаковых частей и развернем на разницу длин дуг. Длина дуги модельной линии воротника, показанной на чертеже пунктиром, минус длина горловины спинки равна 5,4 см. Воротник увеличивается на величину заштрихованных участков. Окончательно оформим воротник плавными кривыми.

По этой схеме можно построить шалевый воротник с округлой линией сгиба лацкана и воротник апаш.

Воротники пиджачного типа

Совместим детали спинки и полочки по плечевому шву. Сделаем припуск на застежку, для пиджаков эта величина равна 1,5-3 см. Наметим положение первой петли, поднимемся от нее вверх на 1 см, получая точку Л.

Воротник пиджачного типа

Выберем высоту стойки и ширину отлета для воротника. Классический пиджак обычно имеет высоту стойки 2-3,5 см. Ширина отлета равна ВСТ + 1,5 см.

В нашем примере ВСТ = 2,5 см, ШОТЛ = 4 см.

Из точки С проведем дугу R = ВСТ = 2,5 см. Из точки Л проведем касательную к дуге, получая линию перегиба лацкана. Пересечение линии перегиба лацкана с линией середины полочки показывает степень открытости застежки.

От точки С по линии плеча отложим 1,5 см. СМ = 1,5 см. Эта величина рассчитывается по формуле

ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см,

так как в готовом изделии часть ширины отлета воротника поднимается к стойке, закрывая шею. И, таким образом, отлет воротника занимает положение, показанное пунктирной линией. По линии середины спинки так же откладываем

ШОТЛ – ВСТ = 4 – 2,5 = 1,5 см.

Для удобства втачивания воротника желательно изменить форму горловины. Контур горловины должен быть приблизительно параллелен линии сгиба воротника. Теперь можно вычертить лацкан и конец отлета воротника по модели.

Из точки С восстановим перпендикуляр к линии перегиба лацкана, на пересечении получим точку В.

Предварительные построения выполнены, и мы можем теперь вычертить лацкан и переднюю часть воротника. Для этого конец лацкана, линию раскепа и конец воротника зеркально отображаем относительно линии перегиба лацкана.

Заднюю часть воротника чертим так же, как в шалевом воротнике. Пристраиваем шаблон задней части воротника. Это прямоугольник со сторонами 8,1 см, то есть длина горловины спинки и ширина прямоугольника 6,5 см, или ШОТЛ + ВСТ.

Последняя операция в построении – разворот шаблона. Вычисляем разницу длин дуг, дуги горловины спинки и дуги, показывающей положение сгиба отлета воротника в изделии. Разворачиваем шаблон воротника на это значение. Если величина разворота превышает 2 см, то надо разделить заднюю часть воротника на несколько деталей и выполнить постепенный разворот. Так мы делали в отложных воротниках и воротниках шалевого типа.

Возможно, с первого прочтения построение покажется вам сложным, но оно имеет важные преимущества. Во-первых, это точность построения, вам не придется ничего подгонять в изделии, а во-вторых, вы гарантированно получаете задуманный вариант воротника.

LiveInternetLiveInternet

Цитата сообщения koko_shik

Прочитать целикомВ свой цитатник или сообщество!
Стильный пиджачный воротник на стойке
Копилка — вязание и шитье!

За основу построения воротника пиджака костюма берется полочка пиджака с лацканом, который строится дизайнером на основе конфигурации модели. Затем необходимо отметить положение верхней петли на пиджаке костюма.

Источник

Пиджачный воротник с цельнокроеной стойкой

ВАЖНО! Форма лацкана пиджака костюма и отлетного воротника пиджака может быть разной и моделируется по вашей модели пиджака.

Рис. 1. Пиджачный воротник с цельнокроеной стойкой выкройка

За основу построения воротника пиджака костюма берется полочка пиджака с лацканом, который строится дизайнером на основе конфигурации модели. Затем необходимо отметить положение верхней петли на пиджаке костюма.

Пиджачный воротник с цельнокроеной стойкой – моделирование

Из точки L0 (точка верхней петли пиджака) провести касательную к горловине – точка L. Точку пересечения с плечом обозначить точкой L1. На продолжении касательной отложить длину горловины спинки по выкройке минус 0,5 см – отрезок L1L2. Из точки L радиусом LL2 провести влево дугу. От точки L2 влево по дуге отложить L2 L3, длиной равной высоте стойки (высота стойки в зависимости от модели 2-2,5 см). Точки L и L3 соединить прямым отрезком.

На перпендикуляре из точки L3 к прямой LL3 последовательно отложить высоту стойки – 2 см и ширину отлета – 4 см – точка L4.

Из точки L4 провести перпендикуляр к отрезку L3L4 и отложить отрезок длиной 6 см. Отрезок, равный ширине воротника в концах, отложить, примерно равным или чуть меньше отрезка ММ1 (как правило, М1М2=ММ1). Ширина воротника в концах и форма воротника в целом должны соответствовать выбранной модели.

Линию втачивания воротника провести с прогибом от середины прямой LL3 на 0,2 см. Внешний срез воротника провести с прогибом от середины прямой L5М2 на 0,3 – 0,5 см.

Линия стойки проходит от точки L2 параллельно линии втачивания воротника LL3 с плавным переходом от линии стойки воротника в линию сгиба лацкана. Воротник переснять отдельно на кальку и выкроить 2 детали, не отрезая стойку. Нижний воротник уменьшить по коротким сторонам на 0,3 мм.

Линия отлета воротника пиджака, а также уступ лацкана пиджака оформляются по модели. Аналогичным образом строятся цельнокроеные и отрезные воротники шалевого типа. Отличие состоит в том, что линия отлета воротника пиджака оформляется линией (конфигурация которой определяется моделью), плавно переходящей в линию лацкана пиджака.

Пиджачный воротник с отрезной стойкой

Рис. 2. Пиджачный воротник с отрезной стойкой

Пиджачный воротник с отрезной стойкой – моделирование

Выкройка пиджачного воротника с отрезной стойкой строится на основе выкройки уже построенного воротника в горловине.

Для построения отрезной стойки из точки L2 радиусом L2L6 провести дугу и от точки L6 по дуге отложить высоту стойки 2 см – точка L7.

Точки L2 и L7 соединить плавной линией. От точки L2 по линии середины воротника отложить отрезок L2L8 = L2L3. Точки L8 и L7 соединить плавной выгнутой линией. Линия притачивания стойки к отлету – L2 L7.

Стойку переснять на кальку отдельно, отлет воротника переснять на кальку отдельно. Выкроить 2 детали стойки со сгибом и 2 детали отлета воротника со сгибом.
